吸声结构详解(吸音知识详解)
文章出处： 人气：发表时间：2014-05-26 15:53
多孔吸音材料对于高频声有较好的吸音材料能力，但对低频声的吸声能力较差。为了解决低频声的吸收问题，吸音材料在实践中人们利用共振原理制成了一些吸声结构（absorptive structure）。常用的吸声结构有薄板共振吸声结构、穿孔板共振吸声结构和微穿孔板吸声结构。
振吸声结构。它对低频的声音有良好的吸收性能。其构造与等效图如图10-3所示，薄板相当于质量块，板后的空气层相当于弹簧。当声波作用于薄板表面时，在声压的交变作用下引起薄板的弯曲振动。由于薄板和固定支点之间的摩擦和薄板内部引起的内摩擦损耗，使振动的动能转化为热能而使声能得到衰减。当入射声波的频率与振动系统的固有频率一致时，振动系统就会发生共振现象，声能将获得最大的吸收。
二： 薄板共振吸声结构的共振频率f0一般在80-300Hz之间。f0可用下式估算，m—薄板面密度，kg/m2；D—板后空气层厚度，cm。可知，增加薄板的面密度m或空气层厚度D，皆可使共振频率下移。
1、常用薄板结构的吸声系数列于下表：

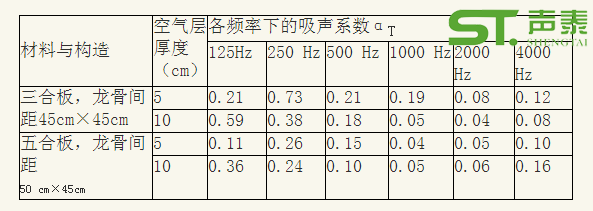

2、下表是常用薄板共振吸声结构的吸声系数(αT)
常用薄板共振吸声结构的吸声系数(αT)
